Как выбрать компенсатор для трубопровода

Течь у фланца или трещина возле насоса редко возникают внезапно. Обычно трубопровод долго работает с неучтёнными перемещениями, пульсациями и температурными циклами. Подбирать гибкий элемент только по диаметру трубы недостаточно: такой подход не учитывает требуемое смещение и совместимость изделия с рабочей средой. Выбор начинают с параметров системы и монтажной схемы:

температурное удлинение требует расчёта хода и направления перемещения;
вибрация от насосов и компрессоров требует развязки, а не только запаса прочности;
давление, температура и среда определяют допустимый материал и конструкцию;
ошибки в размещении опор могут перегрузить даже подходящий компенсатор.

Нагрузки определяют конструкцию

Сначала определяют основную нагрузку: температурное перемещение, вибрацию или их сочетание. Температурное удлинение рассчитывают по формуле ΔL = α × L × ΔT, где α — коэффициент линейного расширения материала трубы, L — длина участка между неподвижными опорами, а ΔT — разница между монтажной и рабочей температурами. Расчётный ход должен укладываться в допустимое перемещение компенсатора с запасом, предусмотренным проектом.

Вибрация передаётся от насоса или компрессора на трубопровод, крепления и соединения. В таком случае важны эластичность рабочей части и способность изделия воспринимать осевые, боковые или угловые смещения. Если в одном узле действуют и нагрев, и вибрация, нельзя просто складывать паспортные максимумы для разных направлений без инженерной проверки.

Подобрать изделия по диаметру и способу присоединения помогает арматура интернет магазин: https://armatura.net.ua/ru/. В профильном каталоге следует сопоставлять не только DN, но и тип перемещения, рабочую температуру, давление и свойства среды.

Тип компенсатора выбирают по задаче

Для развязки вибрирующего оборудования чаще используют гибкие резиновые вставки, а для компенсации температурных удлинений на горячих участках — сильфонные компенсаторы. Окончательный выбор зависит от расчётного перемещения и допустимости контакта материала со средой.

Вариант	Когда подходит	Основной компромисс
Резиновая вибровставка	Насосные и компрессорные линии с заметной вибрацией	Нужно проверить совместимость резины со средой и температурой
Сильфонный компенсатор	Участки с температурным расширением и ограниченным монтажным пространством	Требует правильной схемы неподвижных и направляющих опор
Муфтовое исполнение	Трубы малого диаметра с резьбовым соединением	Тип соединения должен соответствовать трубопроводу
Фланцевое исполнение	Участки с фланцевыми соединениями, где требуется разборный узел	Необходимо совпадение фланцев и равномерная затяжка крепежа

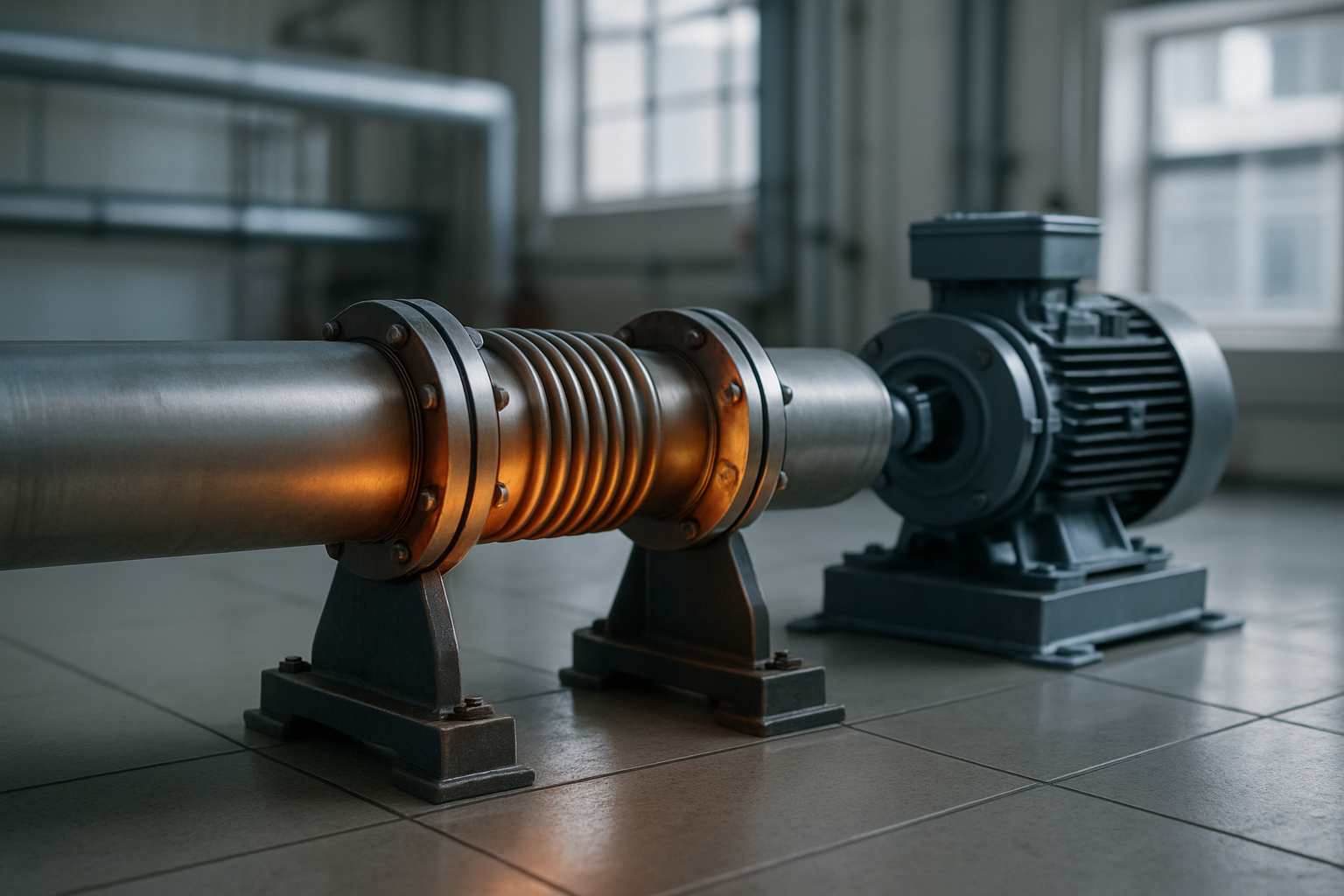

Гибкие вставки состоят из резиновой рабочей части и стальных присоединительных элементов. Они выпускаются в муфтовом и фланцевом исполнении. Сильфонный компенсатор имеет гофрированную рабочую часть и рассчитан прежде всего на контролируемые перемещения. Заменять один тип другим только из-за внешнего сходства не стоит.

Паспортные пределы исключают неподходящие модели

Сначала проверяют четыре параметра: диаметр, давление, температуру и химическую совместимость материала со средой. Затем сверяют допустимые осевые, боковые и угловые перемещения для конкретной модели. Давление нельзя рассматривать отдельно от температуры: при её повышении допустимый рабочий режим изделия может измениться.

На странице компенсатор для трубопровода — https://armatura.net.ua/ru/kompensatori-ta-vibrovstavki/ — представлены, в частности, многослойные вибровставки и сильфонные решения Genebre. Для ряда сильфонных компенсаторов указаны температура среды до 600 °C, давление до 16 бар и диаметры труб от 15 до 500 мм. Перед покупкой нужно сверить характеристики конкретного исполнения с параметрами трубопровода.

Armatura.net.ua также указывает варианты в наличии и под заказ. Это важно, если проект требует определённого диаметра или типа соединения, а не универсальной замены.

Монтажная схема завершает защиту

Даже правильно выбранный элемент не исправит ошибки трассировки. Компенсатор монтируют без предварительного растяжения, сжатия или перекоса, если монтажная документация не предусматривает иное. Неподвижные опоры воспринимают усилия от давления и перемещений, а направляющие не дают трубе смещаться в сторону, на которую изделие не рассчитано.

Особое внимание нужно уделить соосности фланцев. Если стягивать несоосную трубу болтами, на гибкую часть будет постоянно действовать нагрузка, которая может сократить ресурс узла.

Перед окончательным выбором проверьте расчётное перемещение, параметры среды, способ присоединения и расположение опор. Тогда компенсатор будет работать как часть рассчитанной схемы, а не скрывать напряжения в трубопроводе.
